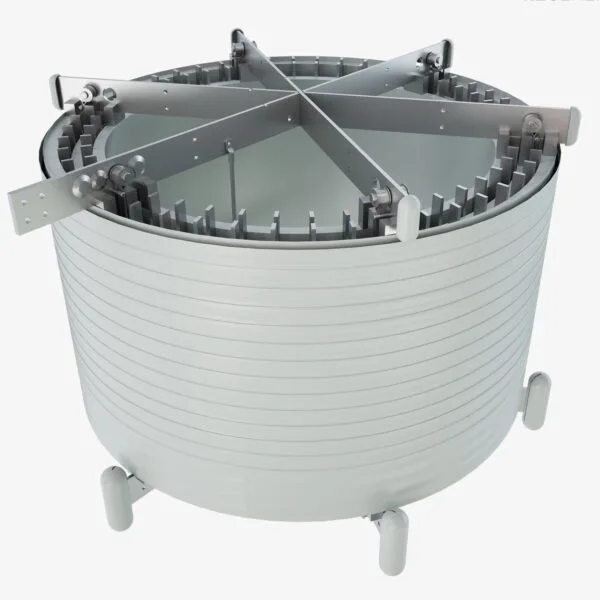

Випробування струмообмежувальних сухих реакторів
Випробування відповідно до додатку №1 ПТЕЕС
Таблиця 19. Струмообмежувальні сухі реактори
| Найменування перевірки | Вид перевірки | Нормативне значення | Вказівки |
|---|---|---|---|
| 1. Вимірювання значення опору ізоляції обмоток відносно болтів кріплення | К | Значення опору ізоляції повинно бути не менше ніж 0,1 МОм | Вимірювання проводиться мегаомметром на напругу 1000 В, 2500 В |
| 2. Випробування опорних ізоляторів підвищеною напругою частоти 50 Гц | К | Значення випробної напруги опорних ізоляторів повністю зібраного реактора становить: 32 кВ для РУ 6 кВ; 42 кВ для РУ 10 кВ. Тривалість випробування 1 хв | Випробування ізоляторів реакторів може проводитися разом з випробуванням ізоляторів ошиновки комірки |
